由于超重力旋转填料床结构复杂，致使其内部流体流动规律以及液滴破碎机制尚不清晰。基于粒子图像测速系统(Particle Image Velocimetry, PIV)技术， 对超重力旋转填料床、撞击流-旋转填料床、旋转盘反应器内部流体流动形态、 液滴粒径、液滴速度分布等流动特性进行研究，建立了完整、可行的可视化研究方法。

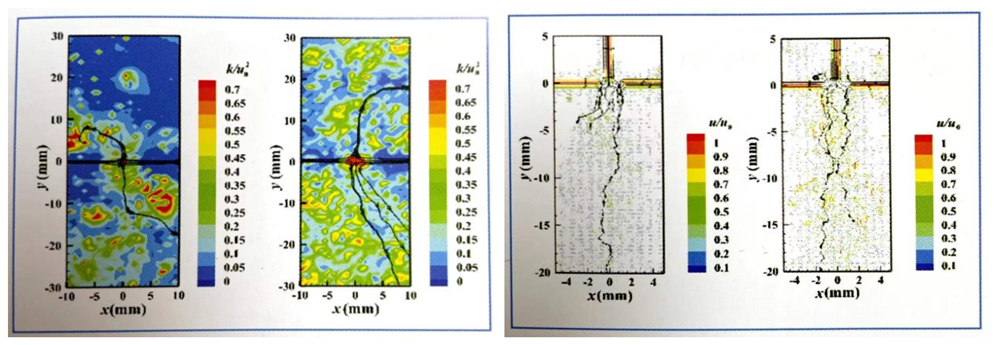

采用PIV技术对撞击流-旋转填料床的流场液滴的分布、液滴破碎模式、速度分布以及湍动能分布等流场流体流动特性进行研究，结果表明撞击流-旋转填料床中的撞击面直径与撞击初速度呈线性关系，在撞击中心湍动能蕞大，混合程度较高，而在边缘处湍动能较小且呈现随机分布；撞击后不形成回流，具有平推流反应器的特性。通过撞击流-旋转填料床可视化研究，为IS -RPB的结构优化提供理论与指导。
